Utepe wa PV ni Nini na Unatengenezwaje?

Ribbon ya PV ni nini, na inatengenezwaje?

Ribbon ya PVni kondakta muhimu kwa upitishaji wa sasa ndani ya moduli za photovoltaic za silicon. Kwa kawaida hutengenezwa kutokana na nyenzo ya msingi ya shaba yenye upitishaji wa hali ya juu ambayo hupitia michakato ya kuviringisha, kupenyeza na kuweka bati. Kulingana na matumizi yao, riboni za PV kimsingi zimeainishwa katika riboni za unganisho na utepe wa basi.

Riboni za muunganisho huunganisha seli za jua zilizo karibu, na kufanya sasa inayotokana na seli kwenye kamba ya seli. Utepe wa Busbar, ambazo kwa ujumla ni kubwa kwa ukubwa, hukusanya mkondo kutoka kwa kamba za seli na kuielekeza kwenye vituo vya kutoa vya moduli au kisanduku cha makutano. Kwa hivyo, usahihi wa mwelekeo wa utepe, unyoofu, usawa wa mipako, na sifa za kiufundi huathiri moja kwa moja uthabiti wa mchakato wa kutengenezea na kuegemea kwa muda mrefu kwa moduli.

Kwa nini Waya wa Shaba Lazima Uviringishwe kwenye Utepe wa Gorofa?

Waya ya jadi ya shaba ya pande zote haiwezi kutumika moja kwa moja kwenye moduli za PV; inahitaji deformation ya plastiki ili kubadilisha sura yake ya sehemu ya msalaba, kubadilisha nyenzo kutoka kwa wasifu wa pande zote hadi ukanda wa gorofa na uwiano sahihi wa upana hadi unene.

Katika utengenezaji wa utepe, kazi ya msingi ya mchakato wa kuviringisha si tu "kuning'inia waya wa shaba," lakini kufikia upana thabiti, unene, ubora wa kingo, na kujaa kupitia ugeuzi unaodhibitiwa. Kushuka kwa thamani kwa upana kunaweza kuathiri upangaji wa kutengenezea, unene usio sawa huathiri uthabiti wa upinzani wa umeme, na unyofu duni unaweza kusababisha hitilafu za vilima na uwekaji bati usio imara katika hatua zinazofuata.

Kwa hivyo, mchakato wa kukunja utepe wa PV unahitaji udhibiti wa wakati mmoja juu ya urekebishaji wa nyenzo, uratibu wa mvutano, ukaguzi wa dimensional na ubora wa uso.

Mchakato wa Utengenezaji wa Utepe wa PV

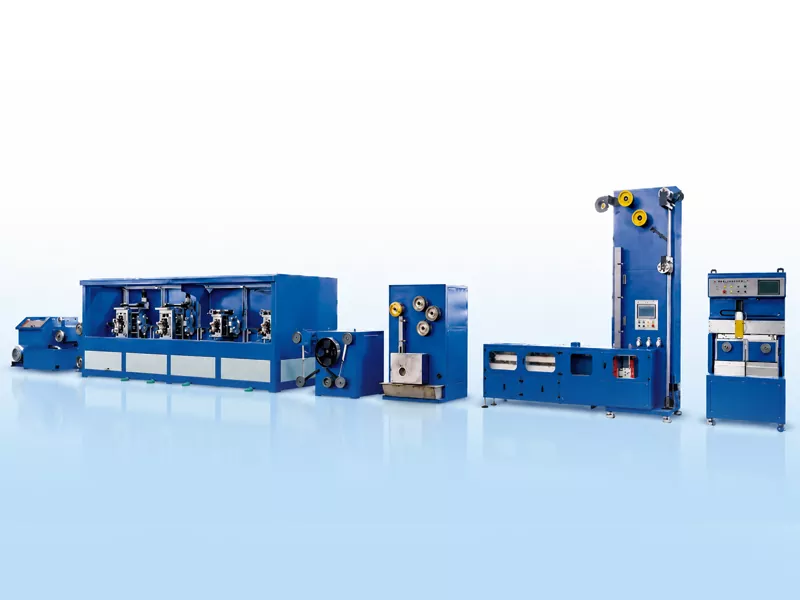

kawaidaMstari wa uzalishaji wa utepe wa PVhutumia waya wa shaba usio na oksijeni wa TU1 kama malighafi. Kupitia michakato kama vile kuchora waya kwa hatua nyingi, kuviringisha kwa usahihi, uwekaji wa pua unaoendelea, matibabu ya mkunjo, uwekaji wa bati-moto-dip, na kujikunja kiotomatiki, inafanikisha uundaji endelevu wa riboni tambarare, zilizopandikizwa kwa bati kutoka kwa waya wa shaba.

Kutoka kwa Waya wa Shaba hadi Mchakato wa Utengenezaji wa Utepe wa PV

Mashine ya Kuchora

4 Roll Stand

Annealing

Mipako ya Bati

Kubadilisha Coil otomatiki

Usahihi wa kuchukua

Waya wa Shaba Mviringo → Mchoro wa Waya → Kuviringisha kwa Usahihi → Ufungaji → Utibabu wa Flux → Uwekaji wa Bati wa Kuchovya-Moto → Upepo Kiotomatiki

Changamoto Muhimu za Utengenezaji

1. Udhibiti wa Upana na Unene

Upana na unene wa Ribbon huamua eneo la mawasiliano ya soldering, uthabiti wa upinzani wa umeme, na utulivu wa mpangilio wa moduli. Kwa bidhaa pana, nyembamba za basi, hata mabadiliko madogo wakati wa kusongesha huimarishwa katika hatua zinazofuata za kuweka bati na vilima.

2. Unyoofu wa Ukanda na Unyoofu

Usawa wa michirizi na unyofu huathiri njia wakati wa upako wa bati, uthabiti wa mvutano, na unadhifu wa kujipinda. Unyoofu mbaya husababisha ukanda kutangatanga, na kusababisha vilima visivyo sawa au muda wa chini wa marekebisho katika michakato inayofuata.

3. Annealing na Mitambo Mali

Vipande vya shaba vilivyovingirwa vinahitaji annealing ili kurekebisha mali zao za mitambo. Upungufu wa annealing husababisha ugumu mwingi, ambao huzuia soldering inayofuata na misaada ya dhiki katika moduli; kinyume chake, uwekaji zaidi unaweza kuathiri uthabiti wa uzalishaji na uthabiti wa mwelekeo.

4. Sare ya Mipako ya Bati

Uwekaji wa bati wa kutumbukiza moto unahitaji ufunikaji kamili wa uso na kingo za utepe. Mipako ambayo ni nyembamba sana huharibu uwezo wa kuuzwa, ilhali unene wa kupindukia huongeza matumizi ya nyenzo na inaweza kuathiri uthabiti wa kipenyo.

5. Winding Consistency

Ufungaji wa kiotomatiki huathiri sio tu mwonekano wa bidhaa bali pia ufungashaji wake, usafiri na matumizi yake. Mambo kama vile udhibiti wa mvutano, njia za kupitisha zinazoendeshwa na servo, na mbinu za kubadilisha spool huamua mkazo wa vilima na upangaji wa kingo.

Kwa Nini Kipimo Cha Mtandaoni Ni Muhimu

Katika uzalishaji unaoendelea, ukaguzi wa doa unaofanywa kwa mikono hauwezi kutoa maoni kwa wakati juu ya tofauti za upana na unene zinazotokea wakati wa mchakato. Kipimo cha leza ya mtandaoni hufuatilia mkengeuko katika muda halisi na kulisha data kwenye kiolesura cha opereta, kuwezesha waendeshaji kurekebisha vigezo vya mchakato mara moja.

Kwa watengenezaji wa utepe wa PV, thamani ya ukaguzi wa mtandaoni haipo tu katika kugundua bidhaa zisizolingana bali pia katika kupunguza utofauti wa bechi hadi bechi na kuimarisha uthabiti katika uzalishaji unaoendelea.

Aina ya Kawaida ya Bidhaa

Vipimo vya kawaida vya kumaliza kwa mabasi ya PV huanzia 3 hadi 8 mm kwa upana na 0.2 hadi 0.4 mm kwa unene. Mahitaji mahususi kuhusu vipimo, ustahimilivu, unene wa mipako ya bati, na sifa za mitambo huamuliwa na muundo wa moduli, michakato ya kutengenezea, na viwango vya bidhaa za mteja.

Hitimisho

Utengenezaji wa utepe wa PV sio mchakato unaohusisha kipande kimoja cha vifaa; badala yake, ni mchakato unaoendelea, uliounganishwa unaojumuisha kuchora kwa waya, kuviringisha, kupenyeza, uwekaji wa bati, ukaguzi, na kukunja. Kwa ajili ya utengenezaji wa moduli za photovoltaic za ufanisi wa juu, vipimo vya utepe thabiti, unyoofu mzuri, mipako ya bati sare, na sifa za mitambo zinazoweza kudhibitiwa ni muhimu ili kuhakikisha ubora wa soldering ya moduli na kuegemea kwa muda mrefu.
