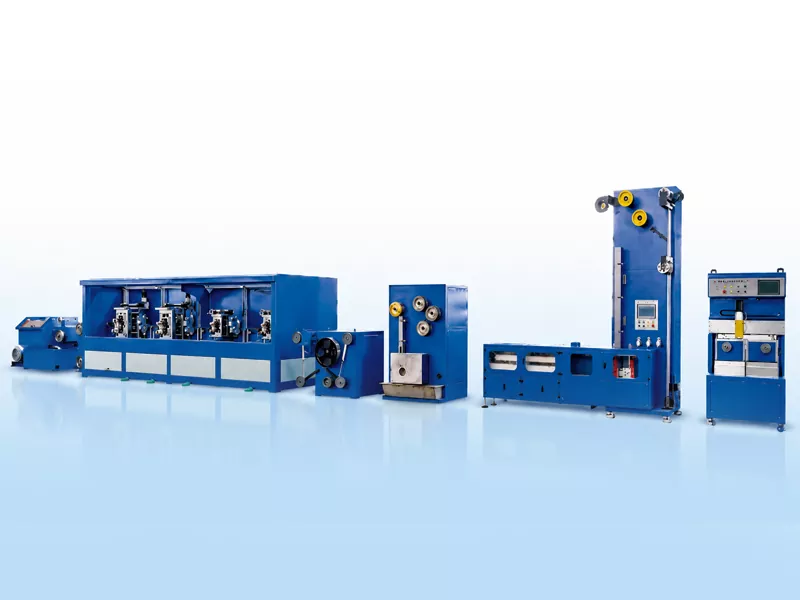

Mstari wa Uzalishaji wa Utepe wa PV Busbar

Laini ya Uzalishaji ya Utepe wa Busbar ya GRM PV imeundwa ili kuendelea kuchakata waya wa shaba usio na oksijeni wa TU1 kuwa utepe wa bapa uliopakwa kwa usahihi wa hali ya juu. Laini hiyo inafaa kwa utepe wa unganishi wa PV, utepe wa basi, na utengenezaji wa utepe wa basi unaoakisi.
Laini kamili inaunganisha mchoro wa waya, kuviringisha kwa usahihi, uwekaji wa anneal mfululizo, urekebishaji wa mtiririko, upakaji wa bati wa kuzama moto, na kuchukua kiotomatiki. Husaidia watengenezaji wa utepe wa PV kudhibiti upana na usahihi wa unene, ubora wa kupaka bati, unyoofu wa mikanda, na uthabiti wa vilima.
Mstari wa uzalishaji wa utepe wa basi wa GRM una takriban urefu wa meta 26 na upana wa m 3, ukiwa na uzito wa jumla wa tani 14 hivi. Kasi ya usanifu inaweza kufikia hadi 150 m/min, kulingana na saizi ya waya wa shaba, vipimo vya utepe vilivyokamilika, kasi ya kubana, na mbinu ya kuchukua. Chini ya hali ya kawaida ya uzalishaji, pato la kila mwezi linaweza kufikia takriban tani 60-80.

Tuma Uchunguzi

Maelezo ya bidhaa

Kutoka kwa Waya ya Shaba hadi Utepe Uliokamilika wa Busbar

Laini ya Uzalishaji ya Utepe wa PV Busbar hutumia waya wa shaba kama malighafi. Waya kwanza hutolewa kwa kipenyo kinachohitajika kwa kuviringishwa, na kisha kuunda utepe bapa kwa njia ya kuviringisha kwa usahihi wa viwango vingi. Baada ya kuvingirisha, ukanda wa shaba hupitia annealing inayoendelea ili kurekebisha mali zake za mitambo, ikifuatiwa na matibabu ya flux na mipako ya bati ya moto. Hatimaye, Ribbon iliyokamilishwa inajeruhiwa na mfumo wa kuchukua moja kwa moja kwenye spools au coils ya pancake.

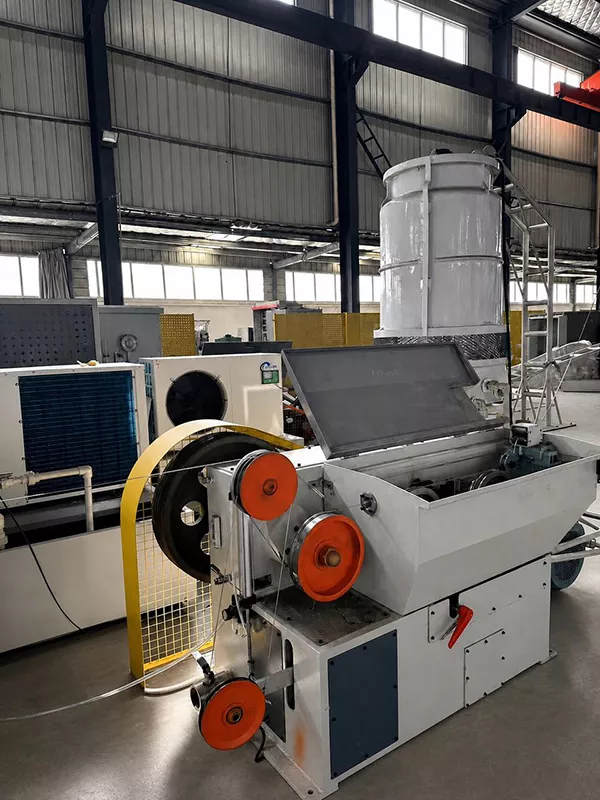

Mashine ya Kuchora

Waya ya shaba hutolewa kwa njia ya kufa kwa kipenyo cha 2.6-3.0 mm, tayari kwa rolling.

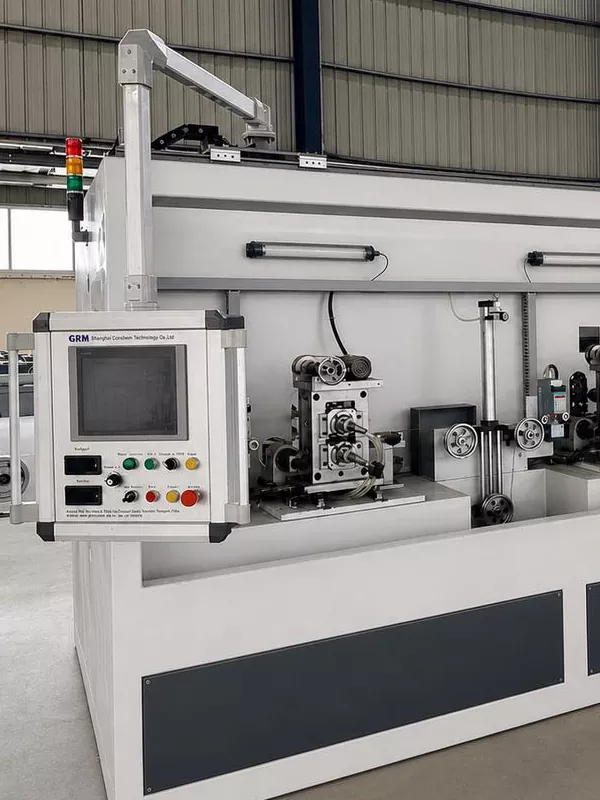

4 Roll Stand

Waya ya shaba ya pande zote imevingirwa kwenye Ribbon ya gorofa, na upana uliodhibitiwa na usahihi wa unene.

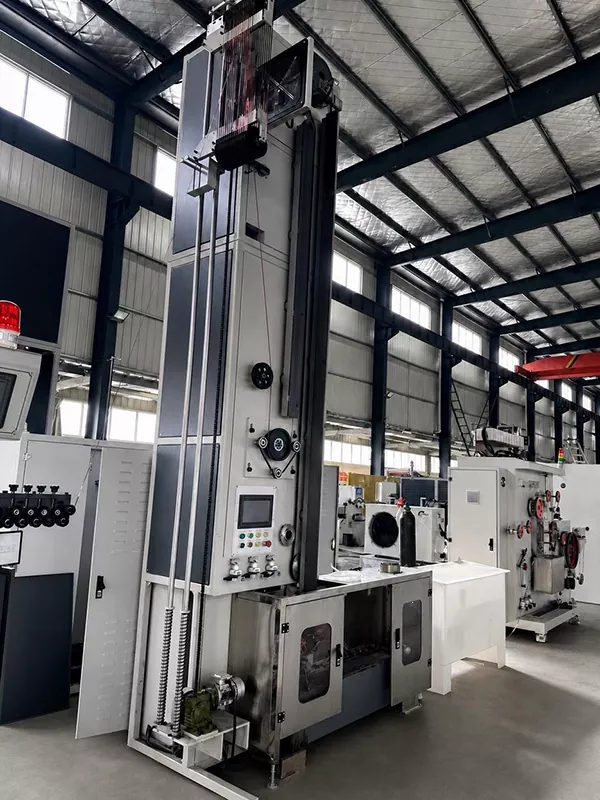

Annealing

Uingizaji hewa wa mzunguko mfupi hutumiwa na ulinzi wa gesi ajizi na upoaji wa maji unaozunguka ili kuboresha sifa za mitambo za utepe wa shaba.

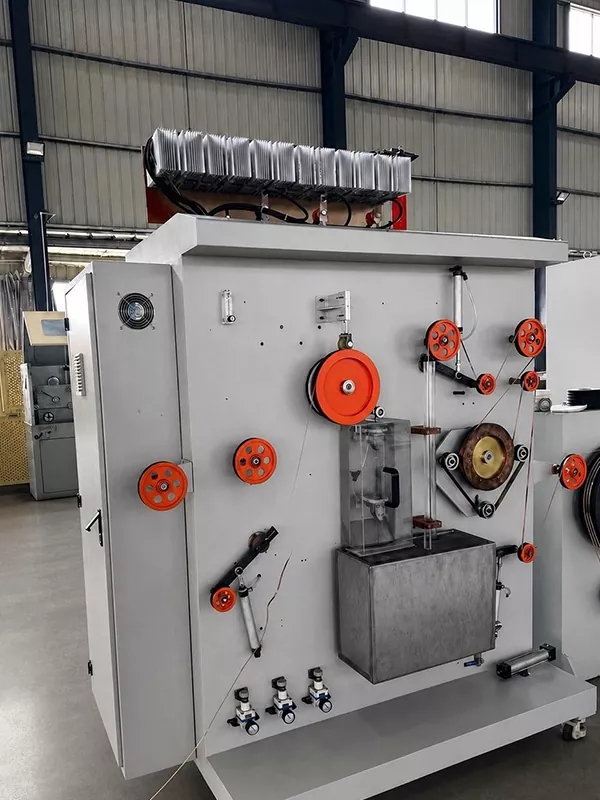

Mipako ya Bati

Mipako ya bati ya kuzama moto hutumiwa. Visu vya hewa hudhibiti unene wa safu ya bati, na feni za kupoeza husaidia kuimarisha ubora wa uso. Unene wa mipako ya bati ya upande mmoja: 0.01-0.025 mm.

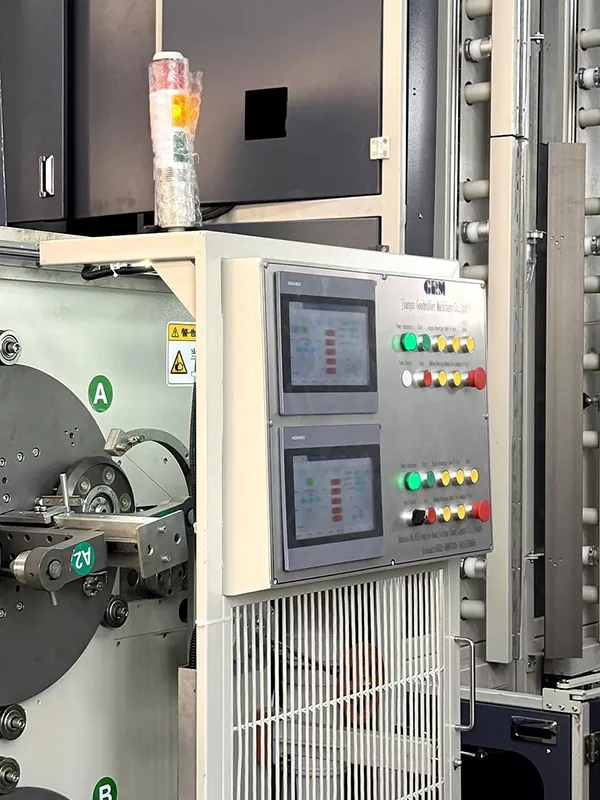

Kubadilisha Coil otomatiki

Chaguo za kukokotoa ni pamoja na kuvuka kwa servo, mabadiliko ya kiotomatiki ya spool, kukata kiotomatiki na kugonga kiotomatiki.

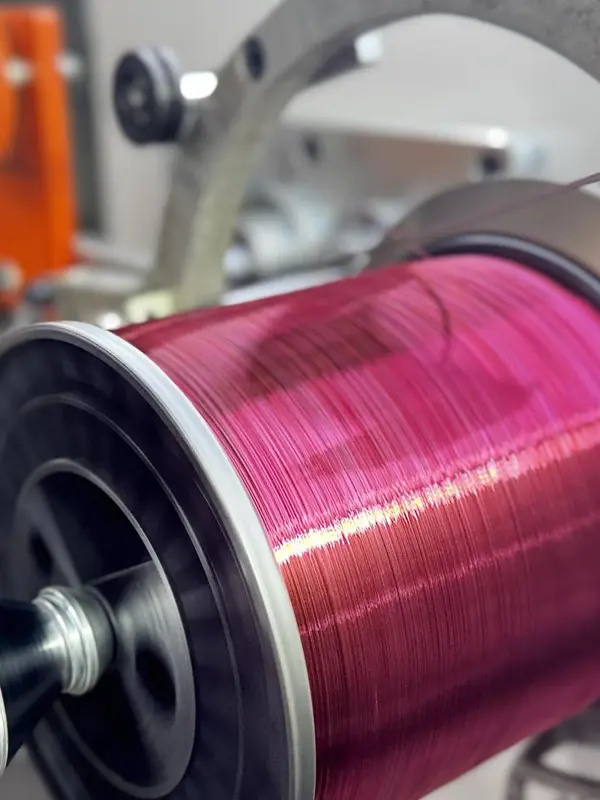

Usahihi wa kuchukua

Spool vilima: hadi kilo 30.

Pancake coil vilima: hiari 1-2 kg.

R&D na Hati miliki

Tangu 2015, GRM imeendelea kutengeneza vifaa vya utengenezaji wa utepe wa unganishi wa PV na utepe wa basi. Kampuni imepata hataza nyingi za kiufundi zinazohusiana na uwekaji wa usahihi, ujumuishaji wa laini ya uzalishaji, na michakato ya utengenezaji wa utepe wa PV.

Teknolojia ya Hakimiliki ya GRM ya Vifaa vya Utengenezaji vya Utepe wa PV

Sifa Muhimu

Uzalishaji unaoendelea kutoka kwa uingizaji wa waya wa shaba hadi pato la utepe wa basi lililofunikwa kwa bati.
Uthabiti wa kipenyo ulioboreshwa, usawa wa mipako, na ubora wa vilima.
Uratibu wa mvutano na kuchukua kiotomatiki husaidia kupunguza kukatizwa kwa uzalishaji na kuingilia kati kwa mikono.
Inaauni utepe wa kawaida wa basi na utengenezaji wa utepe wa basi unaoakisi kwa mahitaji tofauti ya moduli ya PV.
Huwapa watengenezaji wa utepe wa PV suluhu iliyojumuishwa ya uzalishaji inayolenga udhibiti wa mchakato, uthabiti wa bidhaa, na ufanisi wa uzalishaji.

Maswali Yanayoulizwa Mara Kwa Mara

1.Saizi ya bidhaa iliyokamilishwa ni nini?

Upana wa kumaliza: 3-8 mm.

Unene wa kumaliza: 0.2-0.4 mm.

2.Je, ni safu gani za uvumilivu na mali za mitambo?

Uvumilivu wa upana: ± 0.085 mm.

Uvumilivu wa unene: ± 0.01 mm.

Nguvu ya mkazo: ≥260 MPa.

Nguvu ya mavuno: 90-130 MPa.

3.Njia gani ya mipako ya bati inatumiwa?

Mstari huo hutumia mipako ya bati ya kuzamisha moto, iliyo na kifuniko kamili karibu na utepe, ikijumuisha kingo zote mbili.

4.Je, upana na unene wa bidhaa hupimwaje?

Sehemu ya nne ya kinu ya kukunja ya visima vinne ina mifumo miwili ya kipimo cha leza, moja ya kipimo cha upana na moja ya kipimo cha unene. Data ya kipimo inaweza kuonyeshwa kwenye HMI.

5.Ni nyenzo gani zinaweza kusindika?

Laini ya Uzalishaji ya Utepe wa PV Busbar imeundwa hasa kwa waya wa shaba usio na oksijeni wa TU1. Mipangilio iliyobinafsishwa inaweza kutolewa kulingana na aloi tofauti za shaba, vipimo vya bidhaa na mahitaji maalum ya utepe.
